產品用途
|
|
|

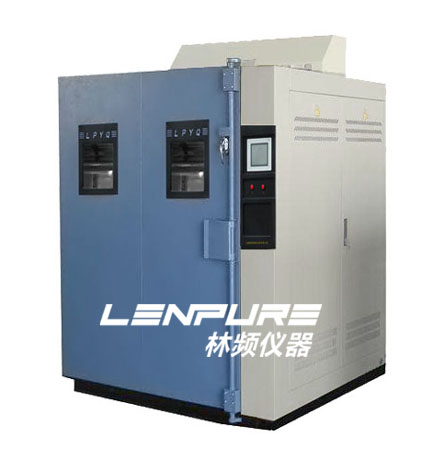

光伏濕凍試驗箱適用于光伏組件（太陽能電池板）做熱循環、濕凍循環、高溫高濕雙85試驗，以確認組件能否承受高溫高濕之后隨之的負溫度影響,以及對于溫度重復變化時引起的疲勞和熱失效，另外確定光伏組件曝露在高濕度下而產生的熱應力及能夠抵抗濕氣長期滲透的能力.是光伏組件行業必不可少的測試設備。
|
|
|
符合標準與試驗方法
|
|
|
IEC 61646-薄膜地面光伏組件熱循環試驗、濕-凍試驗、濕-熱試驗
a.熱循環試驗
(目地:確定組件經受由于溫度重復變化而引起的熱失配、疲勞和不同的應力的能力)
使組件在-40℃±2℃和+85℃±2℃的溫度之間循環.最高和最低溫度之間溫度變化不超過100℃/h
b.濕-凍試驗
(目地:確定組件經受高溫、高濕之后以及隨后的零下溫度影響的能力.)
使組件在溫度+85℃～25℃之間按照不大于100℃/h；25℃～-40℃不大于200℃/h的速率變化
c.濕-熱試驗
(目地:確定組件經受長期濕氣滲透的能力)
試驗溫度：85℃±2℃
試驗濕度：85%±5%
試驗時間：1000h
|
|
|
控制系統
|
|
|
光伏濕凍試驗箱采用真彩7.0英寸（北卡）智能型觸摸屏控制器.程序設置時只需設置溫度、時間相應參數即可，無須額外輸入壓縮機等開啟指令
控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；
具有1000個程序記憶,每組1000段 100次循環，10組程序鏈接功能
可顯示執行程序號碼,段次,剩余時間及循環次數,運轉時間顯示
PID自動演算和FUZZY控制，具有數據采集,匯出,查看圖形功能
|
|
|
循環系統
|
|
|
光伏濕凍試驗箱制冷機采用法國原裝“泰康”全封閉壓縮機。
冷凍系統采用單元或二元式低溫回路系統設計。
采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。
風路循環出風回風設計，風壓、風速均符合測試標準，并可使開門瞬間溫度回穩時間快。
升溫、降溫、系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。
|
|
|
規格與技術參數
|
|
性能指標
|
溫度范圍
|
-60℃～+100℃
|
|
溫度波動度
|
±0.5℃
|
|
溫度偏差
|
±2℃
|
|
升、降溫速率
|
按照IEC 61646試驗標準(見第10條)
|
|
濕度試驗
|
85℃，85% R.H
|
|
濕度范圍
|
20%～95% R.H
|
|
樣品承重
|
太陽能薄膜組件： 6片 180kg、鋁合金型材置物架：280kg
|
|
試驗方法
|
a.熱循環試驗 b.濕-凍試驗 c.濕-熱試驗
|
|
定時功能
|
0.1～999.9（H、M、S）可調
|
|
控制系統
|
控制器
|
真彩7.0英寸（北卡）智能型觸摸屏控制器
|
|
精度范圍
|
設定/顯示分辨率:溫度：+ 0.1℃ 濕度：+ 0.1%RH
|
|
定值斜率設定
|
溫度0～100℃每分鐘 濕度0～9.9％RH每分鐘
|
|
照明
|
箱內照明為高亮度低壓安全型節能燈
|
|
加熱系統
|
專用不銹鋼裸線式電熱器（可長期在高溫高濕的環境下連續工作）
|
|
制冷系統
|
法國原裝"泰康"全封閉風冷式單級/復迭壓縮機制冷方式
|
|
加濕系統
|
不銹鋼專用電加濕器
|
|
使用材料
|
外箱材質
|
優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理
|
|
內箱材質
|
SUS304不銹鋼優質鏡面光板
|
|
保溫材質
|
高密度硬質Polyurethane 發泡（100mm）
|
|
門框隔熱
|
高強度硅膠迫緊1條
|
|
安全保護
|
漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護
|
|
電源電壓
|
AC380V±10％ 50±0.5Hz 三相五線制
|
|
使用環境溫度
|
5℃～＋30℃ ≤85％R.H
|
注：
1、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得
2、測量依據;量測SENSOR置放點,離內箱壁內尺寸1/10處
|
|
|
